COMO HACER UNA ANTENA PRINGLES

COMO HACER UNA ANTENA PRINGLES

MATERIALES:1. Un tubo de aluminio de 1/4 de pulgada de aprox. 16cm.2. Una varilla con hilo de 14.28cm EXACTOS. (el hilo puede ser solo en losextremos)3. Dos tuercas con orificio de 3mm de diámetro.4. Aros metálicos o golillas de 1 pulgada de diámetro con un agujero de 3mmde diámetro.5. Un trozo de alambre de cobre de 2.5mm de diámetro y largo 5 cm.6. Un conector N hembra chasis.7. Un tarro de papas Pringles con su respectiva tapa.8. Una tapa de papas Pringles u otro elemento que se le asemeje. (para fijar elarmatoste dentro de tubo)herramientas que son:Alicate, Cautín eléctrico, sierra para cortar fierros, regla (si tienes un pie de metromucho mejor), un tubo de silicona liquida, lima circular, lija fina.

MANOS A LA OBRA !!Bueno después de un reset al PC ya que se pego cuando conecte la cámarafotográfica (vendito XP!! Nota: No es mi equipo por eso esta con XP J), continuaremos con la explicación.Lo primero que debes hacer (si quieres) es cortar 4 segmentos del tubo dealuminio de 3.14cm de largo esta medida es critica aunque yo lo hice de 3.1cm yanduvo igual, ahí ve tu. Cuando cortemos los tubitos debemos procurar quitartodos los rebordes producidos por el corte con la sierra, para ello utilizaremos unalima circular para limpiar el interior y una plana para el exterior del corte. Sinotienes lima plana utiliza una lija.

A continuación puedes seguir soldando el alambre de cobre al conector N que será por donde le inyectaremos la señal a la antena Pringles. El alambre, según el manual que seguí debía tener un largo de 3.81cm de largo lo cual me pareció un tanto largo, pues la información proporcionada decía que el alambre no debía sobrepasar la mitad del diámetro del tarro, pero aun así continué haciéndolo de ese largo, si veo que no rinde bien lo cortare a unos 3cm.Lamentablemente como la antena ya esta armada no tengo imágenes del conectorN en forma independiente así que les mostrare una vista interna de la antena endonde se puede apreciar claramente el alambre soldado al conector N.

Una vez soldado el alambre al conector N, nos queda perforar el tubo de papas para poder instalar el conector para ello medimos 8.57cm desde la base del tarro y procedemos a hacer un agujero con algún elemento que nos permita hacerlo en forma circular, en mi caso utilice un corta cartón o tip-top el cual lo introduje y lo gire de izquierda a derecha hasta lograr perforar el tarro y a la vez dejarlo con la forma circular necesaria, hay que tener cuidado en no cargar mucho el tarro con la herramienta que utilicemos para hacer la perforación ya que se doblan con facilidad.Una vez echa la perforación procedemos a instalar el conector N, existen dos formas para hacerlo; desde el interior del tubo hacia fuera, como en el caso mío, en este caso la zona de fijación del conector N queda por dentro del tarro. Y la otrapor el exterior, o sea la zona de fijación del conector N queda por sobre la superficie del tarro. (el cuadrado metálico con orificios para tornillos). Yo use laprimera opción ciñéndome al modelo original pero luego analizándolo un poco creo que es mejor conectarlo de la segunda forma ya que el interior del tarro quedaría con menos imperfecciones que puedan distorsionar la señal. Ya cuando hallamos decidido la forma en que irá instalado nuestro conector N, procedemos a pegar la pieza al tarro, para ello es recomendable usar silicona liquida ya que es fácil de moldear y proporciona buena impermeabilidad.

Ahora tenemos que hacer las perforaciones a las tapas de los tarros, para darle el soporte y fijación a las piezas que irán suspendidas al interior del tarro. Estas perforaciones tienen que tener el mismo diámetro que el eje principal de la antena (la varilla con hilo) o sea 3mm apro x. Para ello puedes usar el cautín caliente, un punzón o algo así. A una de las tapas debemos botarle el borde para que pueda entrar en el interior del tubo, con unas tijeras o tip-top lo logras sin mayores problemas.

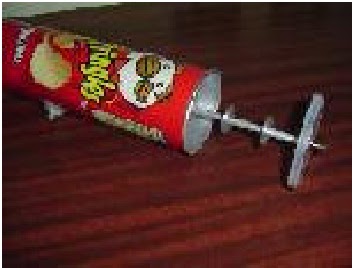

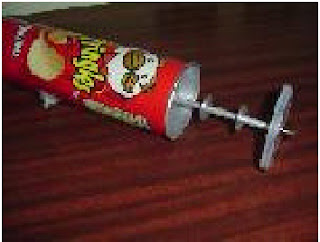

tenemos listos los materiales para comenzar a ensamblar las piezas. La columna vertebral de la antena se asemeja a un sándwich, pues las piezas van unas sobre otras formando una especie de pistola tipo las que usan los extraterrestres en los dibujos animados. Sino me crees ve la siguiente imagen.

Para lograr esta simpática figura tienes que seguir la siguiente secuencia dearmado:Usaremos la siguiente notación:T = Tuerca .TI = Tapa Inferior.TA= Tubo Aluminio.AA= Aro Aluminio.TS = Tapa Superior.Entonces la secuencia sería:T – TI – AA – TA – AA – TA – AA – TA – AA – TA – AA - TS – Tuna vez ensambladas las piezas solo vasta introducirlas dentrodel tubo y Listo. Tu antena pringles esta lista!!.
